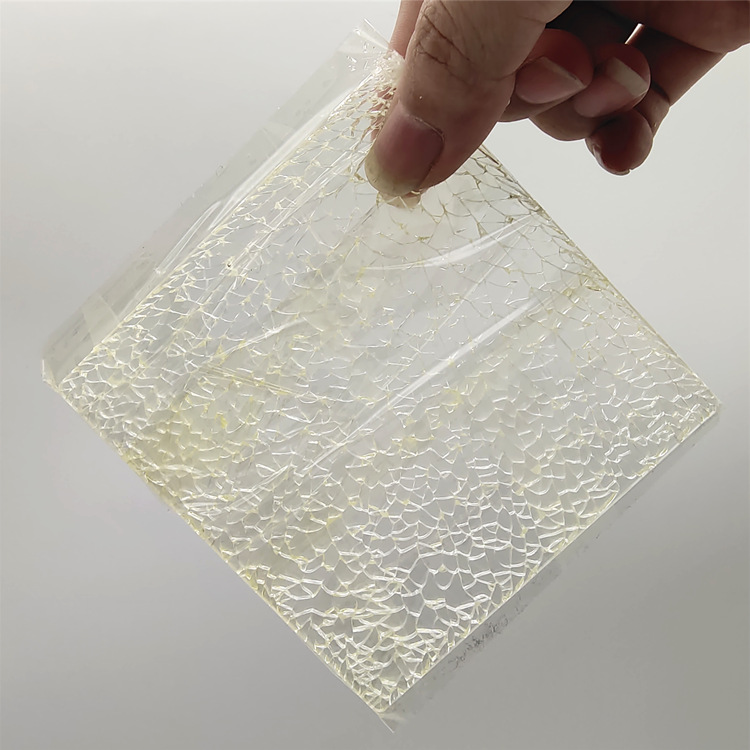

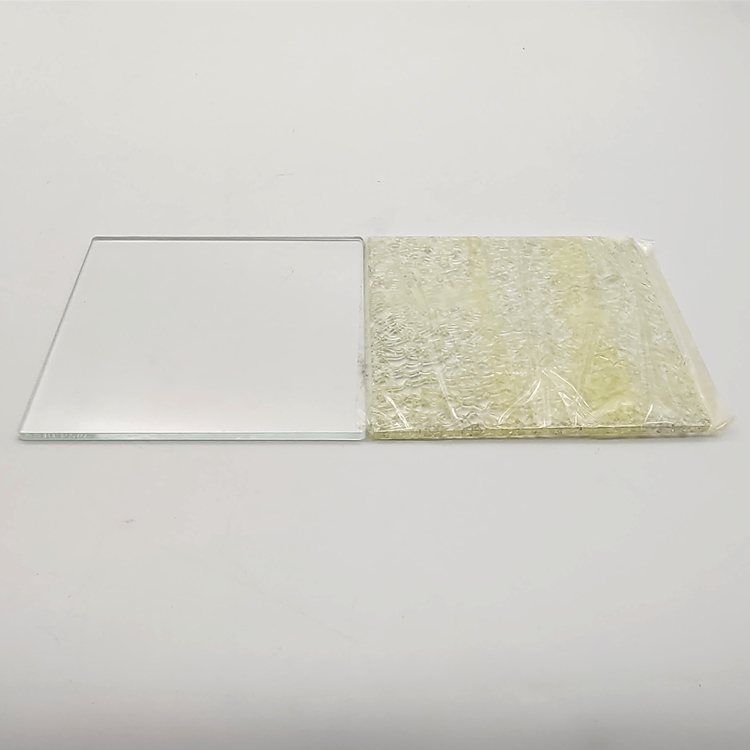

鋼化玻璃自爆是指鋼化玻璃在無外力直接作用的情況下發(fā)生破碎的現象。原因主要有兩個，一是安裝原因，二是玻璃自身原因。而且鋼化玻璃自爆大多數不是在中午，而是在夜間。
這是因為白天氣溫高，夜晚室內開空調氣溫低，冷熱不均發(fā)生自爆。根據我國玻璃行業(yè)標準，玻璃允許有一定的自爆率，但自爆率非常低，只有千分之三。
了為降底鋼化玻璃的自爆，我們通常要注意：
1、降低應力值
鋼化玻璃中應力的分布是鋼化玻璃的兩個表面為壓應力，板芯層處于張應力，在玻璃厚度上應力分布類似拋物線。玻璃厚度的中央是拋物線的頂點，即張應力最大處；兩側接近玻璃兩表面處是壓應力；零應力面大約位于厚度的1/3處。
通過分析鋼化急冷的物理過程，可知鋼化玻璃表面張力和內部的最大張應力在數值上有粗略的比例關系，即張應力是壓應力的1/2～1/3。若降低其表面應力，相應地會降低鋼化玻璃本身自有的張應力，從而有助于減少自爆的發(fā)生。
2、應力均勻
鋼化玻璃的應力不均，會明顯增大自爆率，已經到了不容忽視的程度。應力不均引發(fā)的自爆有時表現得非常集中，特別是彎鋼化玻璃的某具體批次的自爆率會達到令人震驚的嚴重程度，且可能連續(xù)發(fā)生自爆。
其原因主要是局部應力不均和張力層在厚度方向的偏移，玻璃原片自身質量也有一定的影響。應力不均會大幅降低玻璃的強度，在一定程度上相當于提高了內部的張應力，從而自爆率提高了。如果能使鋼化玻璃的應力均勻分布，則可有效降低自爆率。
3、熱浸處理
熱浸處理又稱均質處理，俗稱“引爆”。熱浸處理是將鋼化玻璃加熱到290℃±10℃，并保溫一定時間，促使硫化鎳在鋼化玻璃中快速完成晶相轉變，讓原本使用后才可能自爆的鋼化玻璃人為地提前破碎在工廠的熱浸爐中，從而減少安裝后使用中的鋼化玻璃自爆。
